Arduino

Written on 13 Ianuarie 2020. Posted in Arduino.

Afisare iconite pe display-ul LCD 1604

Un display LCD 1604, 1602, 2004 etc poate afisa caractere alfanumerice deoarece pentru afisare foloseste o matrice de 8*5 puncte. In aceasta matrice noi putem afisa ce informatie dorim (in limita ceor 40 de puncte disponibile in matrice pentru fiecare pozitie disponibila) si, astfel, putem tipari diferite simboluri pe ecran.

Pentru a ne crea propriile simbolri putem folosi un editor grafic, acesta se gaseste aici si se numeste LCD Custom Character Generator.

Pentru a adauga aceste caractere la un sketch va trebui sa folosim urmatorul cod:

byte lacatDeschis[] = {
  B01110,
  B10001,
  B10000,
  B10000,
  B11111,
  B11011,
  B11011,
  B11111
};  /creeam un array cu caracterul dorit

void setup() {
  lcd.createChar(0, lacatInchis);  //creem caracterul pentru a fi afisat pe display
}

void loop() {
  lcd.write(byte(0)); //afisam caracterul pe display
}

Citește mai mult: Afisare iconite pe display-ul LCD 1604

Written on 11 Ianuarie 2020. Posted in Arduino.

Max6675 impreuna cu o termocupla de tip K

In acest articol vom folosi un modul cu MAX6675 impreuna cu o termocupla de tip K pentru a citi temperaturile ridicate.

Chip-ul MAX6675 se poate alimenta cu o tensiune cuprinsa intre 3,3V si 5V. Gama de temperatura este intre 0 si 1024 grade Celsius.

Conectarea intre chip si arduino se face pe interfata SPI si avem nevoie de doar 3 fire. In cazul de fata am folosit modulul conectat in urmatorul mod la Arduino Mega:

MAX6675 Arduino

D0 -------------------- D22

CS -------------------- D24

CLK -------------------- D26

Pentru a putea folosi acest modul vom avea nevoie de libraria MAX6675-library. Aceasta oate fi descarcata de aici si se adauga in editorul Arduino accesand Schita > Incarcare biblioteca > Adauga biblioteca.zip.

Sketch-ul folosit pentru afisarea temperaturii in terminalul serial este mai jos:

Citește mai mult: Max6675 impreuna cu o termocupla de tip K

Written on 06 Ianuarie 2020. Posted in Arduino.

Radarul doppler RCWL-0516

In acest articol vom folosi un radar Doppler realizat cu modulul RCWL-0516.

Pretul acestui modul este de 5 lei si e poate cumpara de aici.

Folosirea modulului este foarte simpla deoarece nu vom folosi decat 3 pini: 3,3V, GND si pinul de iesire, pin care va fi conectat la orice pin digital Arduino dorim noi.

In acest caz iesirea modulului o vom conecta la pinul D22 al unui Arduino Mega.

La iesirea modului primim un semnal digital HIGH daca se detecteaza miscare sau unul LOW in lipsa miscarii.

Afisarea o facem in acest caz folosind un display LCD, display pe care-l vom conecta conform informatiilor din acest articol.

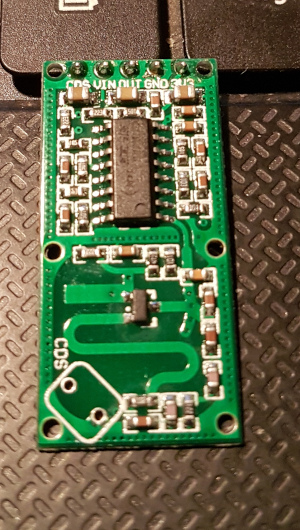

O poza cu acest modul se poate vedea mai jos:

Citește mai mult: Radarul doppler RCWL-0516

Written on 05 Ianuarie 2020. Posted in Arduino.

Tastatura matriceala 4*4

In acest articol vom folosi o tastatura matriceala 4*4 impreuna cu un Arduino Mega.

Aceasta tastatura se conecteaza la arduino prin intermediul celor 8 terminale. Vom conecta cele 8 terminale la 8 pini digitali ai Arduino-ului.

Pretul acestei tastaturi este de 28 lei si poate fi achizitionata de aici.

Pentru a folosi aceasta tastatura vom folosi libraria Keypad, librarie creata de catre Mark Stanley si Alexander Brevig.

Aeasta librarie este inclusa in managerul de librarii al editorului Arduino (versiunea 1.6.2 sau mai noua) si care oate fi instalata foarte usor accesand meniul Schita > Incarcare biblioteca > Gestionare biblioteci. In fereastra care se va deschide vom cauta dupa "Keypad" (ne vom asigura ca libraria este creata de catre cei 2 autori mentionati mai devreme) si o vom instala.

Poza cu tastatura folosita in acest articol si cu schema de conexiuni a butoanelor le puteti vedea mai jos:
