In acest articol vom folosi un senzor PIR impreuna cu Arduino. Modulul se alimenteaza la +5V si are un singur terminal de iesire iar acesta va fi conectat in exemplul nostru la pinul D2.
Pretul acestui modul este de 9 lei si se poate cumpara de aici.
Modulul arata ca in poza de mai jos:
In acest articol vom folosi un senzor ultrasonic pentru a masura distanta pana la anumite obiecte. Acest senzor este HC-SR04 si este cel din fotografia de mai jos:
Modulul se alimenteaza cu +5V si detecteaza obiectele aflate la o apropiere de 2cm-400cm. Frecventa de lucru a acestui modul este de 40kHz.
Pe langa cei 2 pini de alimentare acest modul mai are 2 pini pe care-i vom folosi pentru a detecta distanta masurata. Cei 2 pini sunt ECHO si TRIG. Pinul TRIG emite un puls de 10 microsecunde iar pinul ECHO receptioneaza semnalul transmis anterior. Acest semnal va fi calculat de catre Arduino si distanta va fi afisata pe un display LCD 2004 conectat cu ajutorul unui adaptor I2C. Modul de conectare a displayului este prezentat in acest articol.
Pretul acestui modul este de 9 lei si se poate achizitiona de aici.
In acest articol vom folosi un modul detector de lumina. Senzorul de pe acest modul este un LDR sau fotorezistor.
Pe modul mai regasim un CI LM393 si un semireglabil din care putem regla sensibilitatea la care se comuta de pe nivel logic 0 pe 1 si invers.
Conectarea se face la un pin digital Arduino (in cazul de fata D7) iar alimentarea este intre +3.3V si +5V.
Pe modul avem si 2 leduri, unul care ne va indica prezenta alimentarii placii si al doilea led ne indica starea iesirii modulului.
Iesirea modulului va fi zero logic (LOW) cand se detecteaza lumina si unu logic )HIGH) cand nu este suficienta lumina.
Pretul modulului este de 5 lei si se poate cumpara de aici.
Poza cu modulul este mai jos:
Citește mai mult: Modul detector lumina cu LDR (fotorezistor)
In acest articol vom testa accelerometrul ADXL345.
Acest modul are un pret de 25 lei si poate fii cumparat de aici.
Modulul se poate alimenta cu +3.3V sau cu +5V. Conectarea cu Arduino se face pe magistrala I2C folosind doar 2 fire.
Pentru a afisa valorile returnate de catre senzor vom folosi un afisaj LCD 2004 cu adaptorul I2C, acesta este conectat ca si in acest articol.
Modulul este cel din poza de mai jos:
In acest articol vom folosi un senzor magnetometric HMC5883.
Acest senzor se poate alimenta atat cu +3.3V cat si cu +5V. Conexiunea la Arduino se face pe magistrala I2C.
Datele obtinute de catre senzor le vom afisa pe un display LCD 2004 cu adaptor I2C, acesta va fi conectat conform indicatiilor din acest articol.
Pentru putea citi facil datele returnate de catre senzor vom folosi o librarie externa numita Adafruit HMC5883 Unified. De asemenea este nevoie si de libraria Adafruit Sensor (in cazul in care nu o avem deja instalata).

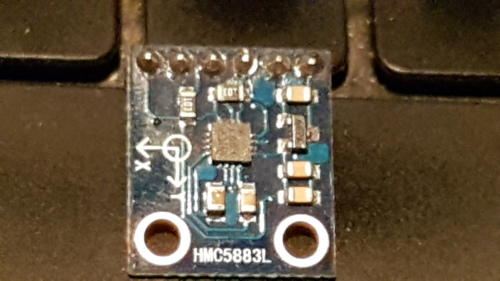

O poza cu modulul poate fi vazuta mai jos:
