Display OLED 128x64

    In acest articol vom folosi un display OLED 128x64 pixeli. Driverul acestui display este SSD1306, pentru a folosi acest display vom folosi librariile folosite in articolul anterior.

    Alimentarea acestui display se poate face la +5V iar conexiunile la Arduino le vom folosi interfata seriala SPI.

    Pretul acestui display este de 28 lei si se gaseste de cumparat aici.

    Conexiunile sunt urmatoarele:

Display    -     Arduino

GND        -     GND

VCC         -     +5V

D0           -     D10

D1           -     D9

RES         -     D13

DC          -      D11

CS          -      D12

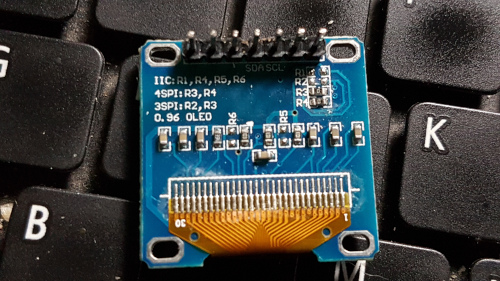

    Poza cu displayul este mai jos:

    Un sketch simplificat cu folosirea acestui display este mai jos:

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_MOSI   9
#define OLED_CLK   10
#define OLED_DC    11
#define OLED_CS    12
#define OLED_RESET 13
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT,
  OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);

void setup() {
   display.begin();
  display.display();
  display.clearDisplay();
  display.setTextSize(2);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.write("Display");
  display.setCursor(0, 20);
  display.write(" OLED");
  display.setCursor(0, 40);
  display.write("128x64");
  display.display();
  delay(2000);
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.write("www.");
   display.setCursor(0, 10);
  display.write("electronicstore.ro");
  display.display();
  delay(2000);

}

void loop() {
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.write("Testare");
  display.setCursor(0, 10);
  display.write("display");
  display.display();
  delay(2000);
  display.cp437(true);
  for (int16_t i=48;i<58;i++) {
    display.clearDisplay();
    display.setCursor(0, 0);
     display.setTextSize(2);
    display.write("Numarator: ");
   // display.setCursor(0, 10);
    display.write(i);
    display.display();
    delay(500);
    }
}

    Un filmulet cu montajul in functiune este mai jos:
