Arduino si un card SD

    Pentru a salva diferite informatii sau parametri din Arduino cel mai usor mod este sa folosim un card SD. Pentru a face acest lucru avem nevoie de un modul cititor de carduri pe care sa-l conectam la Arduino. Comunicarea intre modul si Arduino se face prin protocolul SPI.

    Modulul se alimenteaza cu +5V.

    Acest modul costa 5 lei si poate fi achizitionat de aici.

    Poza cu acest modul este mai jos:

    Conexiunile dintre cititorul de carduri si Arduino sunt urmatoarele:

Cititor SD     ---     Arduino

GND             -      GND

+5V             -       +5V

MISO            -       D12

MOSI            -        D11

SCK              -        D13

CS                -        D10

    Sketchul folosit pentru a scrie si citi cardul SD este cel de mai jos:

#include <SPI.h>
#include <SD.h>
File myFile;

void setup() {
  Serial.begin(9600);
  while (!Serial) {
  ;
  }
  Serial.print("Initializare card SD...");
  if (!SD.begin(10)) {
    Serial.println("eroare initializare!");
    while (1);
  }
  Serial.println("Initializare realizata cu succes.");
  myFile = SD.open("test.txt", FILE_WRITE);  //deschidem fisierul test.txt
  if (myFile) {
    Serial.print("Scriere in fisierul test.txt...");
    myFile.println("Acesta este un test :)");   //scriem primul rand in fisier
    myFile.println("testare 1, 2, 3.");     //scriem cel de-al doilea rand in fisier
    myFile.close();    //inchidem fisierul
    Serial.println("realizat.");
  } else {
    Serial.println("eroare deschidere fisier test.txt");
  }
  myFile = SD.open("test.txt");  //deschidem fisierul test.txt
  if (myFile) {
    Serial.println("test.txt");
    while (myFile.available()) {
      Serial.write(myFile.read());   //afisam continutul fisierul in terminalul serial
    }
    myFile.close();   //inchidem fisierul
  } else {
    Serial.println("eroare deschidere fisier test.txt");
  }
}

void loop() {
}

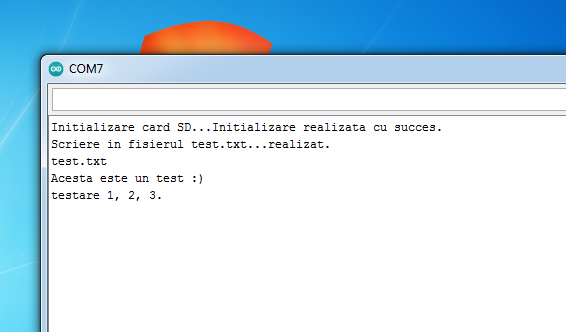

    Pe terminalul serial vom avea afisate urmatoarele:

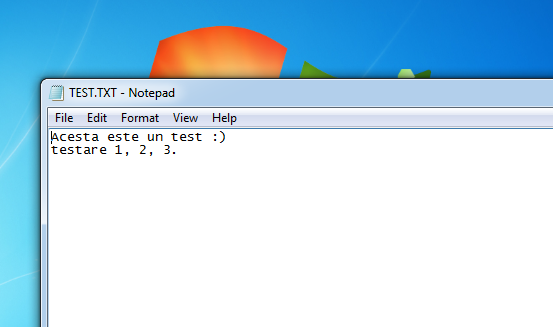

    Fisierul existent fizic pe cardul SD este urmatorul:
